Cette nouvelle série de capteur d’angle de position fournit une information fiable et répétable de la mesure angulaire de déplacement. Ces capteurs utilisent la technologie effet Hall.
redondance de mesure ou double mesure
Ils sont disponibles en standard avec un signal de sortie simple ou double. Le deuxième signal est principalement utilisé pour une mesure redondante (sécurisation). Il peut aussi être utilisé comme une deuxième plage de mesure pour une fonction supplémentaire ou complémentaire. Chacune des pistes peut être programmée indépendamment de l’autre dans le sens horaire ou anti-horaire.
Données techniques du capteur RSS
- Indice de protection IP68
- Plage de mesure programmable par incrément de 1°
- La plage va de 0-30° jusqu’à 0-360°
- Sortie redondante
- L’axe est en acier inoxydable

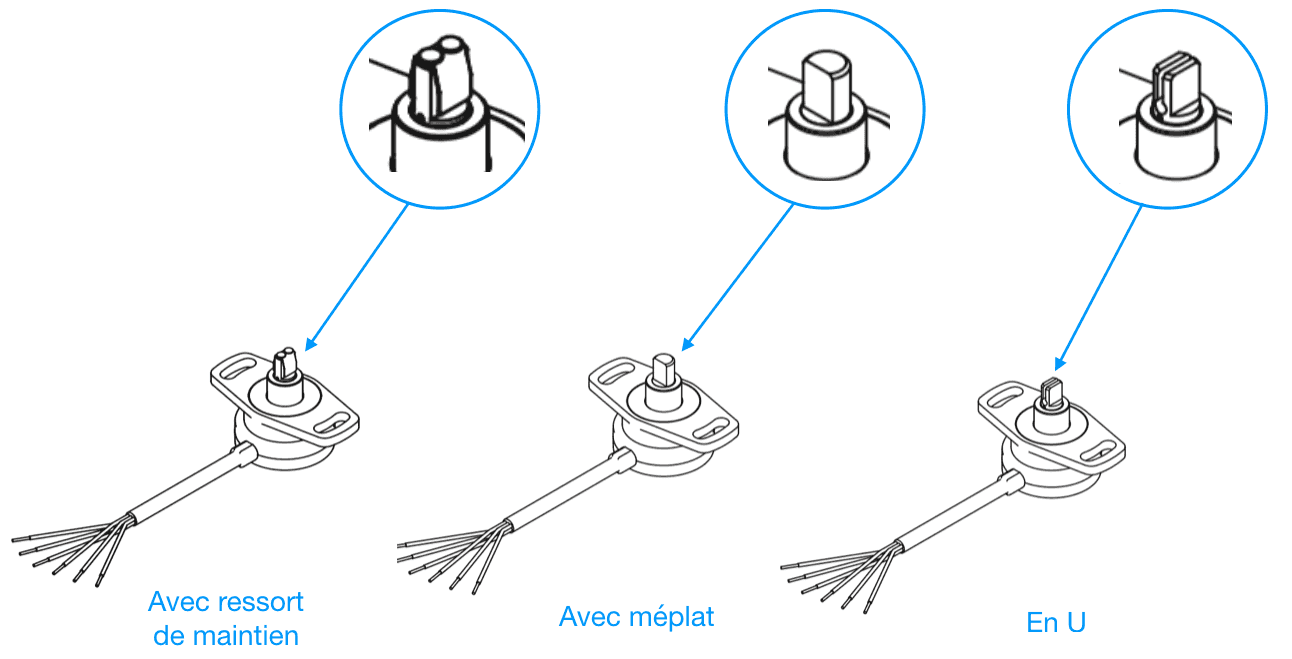

- Plusieurs configurations mécaniques sont disponibles pour l’accouplement mécanique (voir schéma)
- Ces capteurs RSS s’alimentent en 5V (prochainement disponibles en 6-32V, 12-32V et 9-32V).
- Le signal de sortie est ratiomètrique 5% à 95% ou 10% à 90% de la tension d’entrée (prochainement disponibles en 0-10V, 4-20mA).
- Corps en thermoplastique
- 2 versions pour les flasques : plastique robuste ou aluminium (version CRSS)
- Paliers en bronze auto-lubrifiés
- Linéarité : +/- 0,5% sur chaque signal
- Répétabilité <= 0,2% (dépend des tolérances de montage)
- Température d’utilisation = de -40°c à +125°
Applications
Ces capteurs sont principalement utilisés dans l’industrie, l’automatisme et la robotique.
- Positionnement des bras articulés (robotique)
- Mesure de déplacement d’un support (médical)
- Position angulaire de trains d’engrenages (sport automobile)
- Mesure d’ouverture de vannes (climatisation)
