Capteur de pression hydrogène H2 EC79 EPT31H2

Pressions sous hydrogène

L’hydrogène liquide, après avoir été délaissé durant des décennies jugé trop dangereux, revient en force dans les véhicules car son l’aspect environnemental devient primordial. Aussi, la sécurité entourant la production et le stockage de ce carburant devient décisif.

capteur de pression  h2 1000 bars EN79 EC79 EPT31H2 hydrogene

Variohm et PITCH Technologies vous proposent donc ce capteur de pression H2 de grande robustesse, fiabilité et qualité.

La construction en acier inoxydable à haute résistance EPT31H2 ne contient aucune huile de silicone et aucun joint torique interne. Les mesures sont disponibles en jauge, avec des plages allant jusqu’à 1000 bar.

fiche technique EPT31H2

L’EPT31H2 est un transducteur de pression tout acier inoxydable de haute qualité, destiné aux applications autour de la mesure de l’hydrogène. Avec une protection EMI / RFI supplémentaire, de faibles erreurs statiques et thermiques et une résistance élevée aux chocs et aux vibrations en standard, l’EPT31H2 garantit un fonctionnement sans problème à des températures allant jusqu’à 125 ° C. Son élément de détection piézo-résistif couplé aux derniers circuits ASIC, assure une excellente précision, un choix de sorties de haut niveau et une longue stabilité, protégé dans un boîtier robuste en acier inoxydable.

Principales caractéristiques techniques du capteur hydrogene

  • Port :
    • M16X1 mâle ( EC79 jusqu’à 700 bars maxi)
    • 1/4 NPT
  • Alimentation : 10-32Vdc ou 5 Vdc
  • Protection IP67 en standard et IP69K sur option.
  • Signal de sortie : 4 – 20 mA ou 0.5 – 4.5 V ratiométrique
  • Plage de mesure : 1 bar à 1000 bars (700 pour les véhicules)
  • Type de pression : relative ou vide
  • Interface électrique :
    • 600 mm cable
    • Connecteur Packard Metripac
    • M12x1
  • Consommation inférieure à 10mA
  • Poids : 60g
  • Protection contre inversion de courant
  • Pression d’éclatement : 5 x le niveau de pression
  • Linéarité : < 0,30 de la gamme de pression
  • Répétabilité : < 0,20 de la gamme de pression
  • Stabilité annuelle : < 0,20 de la gamme de pression
  • Chocs : 100G
  • Vibrations : 25G, 20 à 2000 Hz

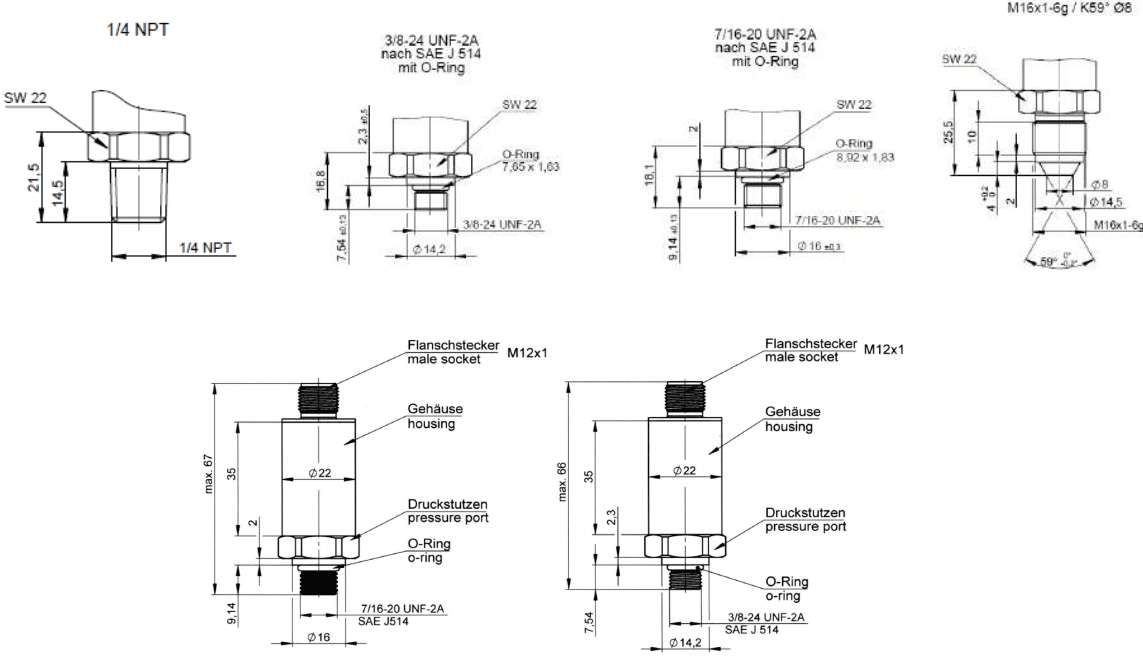

Differents connecteurs proposés

Connecteurs EPT31H2 hydrogen

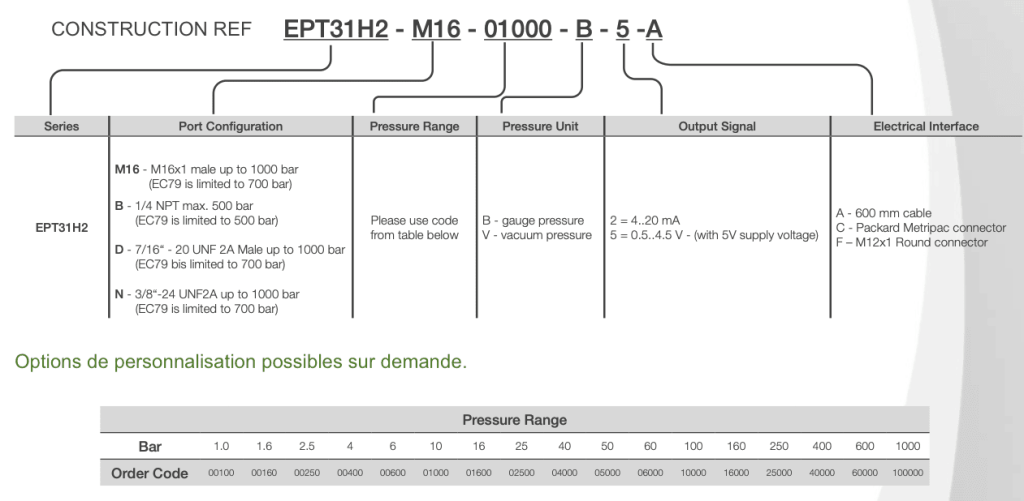

Construction de la ref du capteur de pression EPT31H2

Construction EPT31H2-M16-01000-B-5-A

EN BREF : Ce capteur hydrogène a une plage de pression allant de 1 bar jusqu’à 1000 bars. En acier inoxydable A4 / 316, il peut évoluer dans des environnements hostiles, avec des températures variant de -40°c à +125°c, et une protection IP67, pouvant aller en option jusqu’à IP69K.
