Capteur de pression EPT3100

EPT3100 : transducteur de pression jusqu’à 4000 bars !

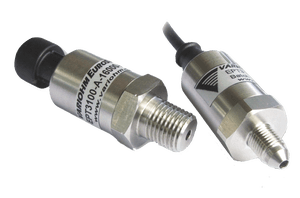

capteur de pression ept3100

L’EPT3100 est un transducteur de pression en acier inoxydable de haute qualité, destiné à être utilisé dans la mesure de gaz et de liquides.
Le capteur de pression EPT3100 convient aux applications :

  • automobile,
  • hydraulique industrielle,
  • réfrigération,
  • véhicules tout-terrain,
  • construction
  • agriculture.

Avec une protection supplémentaire contre les interférences électromagnétiques et radioélectriques, de faibles erreurs statiques et thermiques et une résistance élevée aux chocs et aux vibrations, l’EPT3100 garantit un fonctionnement sans problème à des températures pouvant atteindre 125 ° C.
L’élément de détection piézorésistif EPT3100, associé au dernier circuit ASIC, garantit une excellente précision, un choix de sorties de haut niveau et une longue stabilité, protégés dans un boîtier robuste en acier inoxydable 304.
La construction en acier inoxydable à haute résistance EPT3100 ne contient pas d’huile de silicone ni de joints toriques internes.

Les mesures sont disponibles en pression manométrique et absolue, avec des plages allant jusqu’à 4 000 bars et bénéficient d’une garantie d’un an.

fiche technique variohm
  • Port :
    • G 1/4“ Male
    • 1/4” NPT Male
    • 1/8” NPT Male
    • 7/16” -20 UNF Male
    • 9/16” -18 UNF Male
    • M14x1.5 Male
    • 1/4” SAE Female
    • 3/8×24 UNF Male
    • M10 x 1
  • Alimentation : 5 Vdc ou 10-32Vdc
  • Signal de sortie :
    • 0 -10 V
    • 4..20 mA
    • 1..5 V
    • 0..5 V
    • 0.5..4.5 V – (5V )
    • I2C, digital
  • Plage de mesure : 0,6 bars à 4000 bars
  • Type de pression : relative, absolue ou vide
  • Interface électrique :
    • 600 mm cable
    • Miniature EN175301-803-C connector
    • Packard Metripac connector
    • Standard EN175301-803-A connector
    • M12x1 Round connector
    • Moulded cable

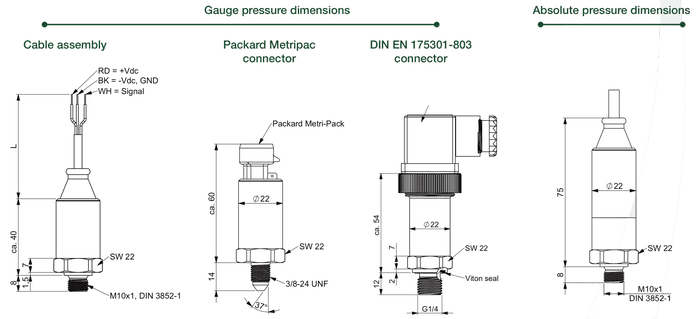

Dimension et connecteurs du capteur de pression EPT3100 :

dimensions et connecteurs des capteurs de pression ept3100

Construction de la ref du capteur de pression EPT3100 :

Construction ref capteur de pression EPT3100 variohm

références en standard (délais réduits) :

EPT3100-A-00600-B-2-F
EPT3100-A-01000-B-2-F
EPT3100-A-02500-B-2-F
EPT3100-A-10000-B-2-F
EPT3100-A-25000-B-2-F
EPT3100-A-40000-B-2-F
EPT3100-H-01000-B-5-C
EPT3100-H-01600-B-5-C		EPT3100-H-01000-B-5-A
EPT3100-H-10000-B-5-A
EPT3100-H-16000-B-4-A
EPT3100-H-16000-B-5-A
EPT3100-A-16000-B-1-D
EPT3100-M10X1-01000-B-5-A
EPT3100-M10x1-16000-B-5-A

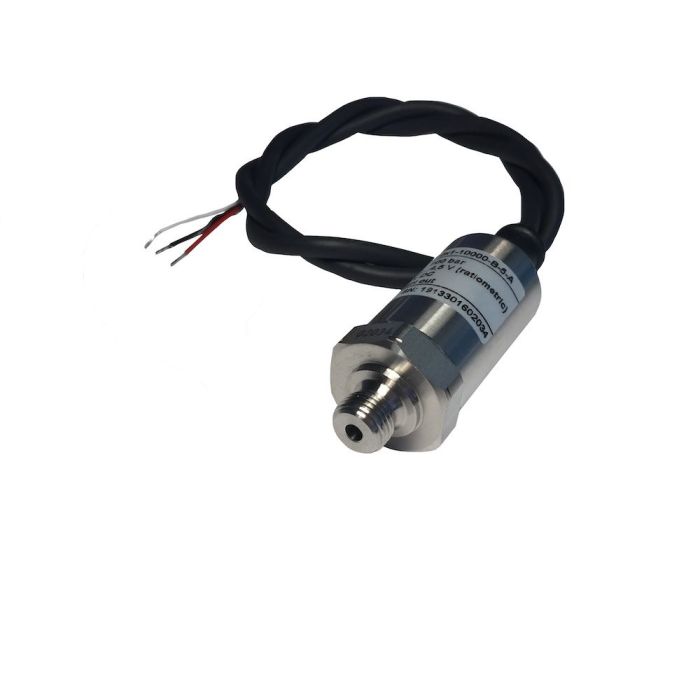

ept3100m10x110000b5a transducteur pression 1000 bars

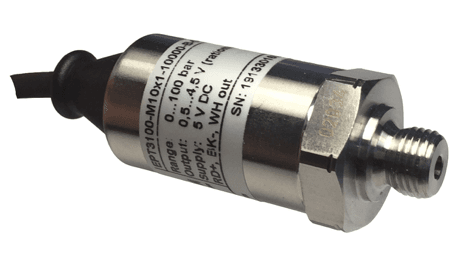

ept3100-m10x1-10000-b-5-A
