Capteur de position linéaire KTC

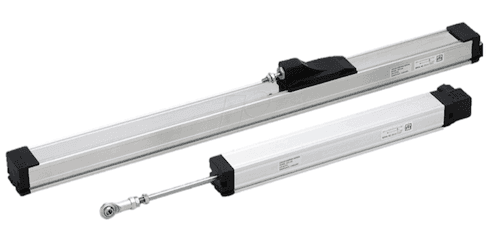

KTC capteur de position lineaire

La série de capteurs de position linéaires KTC est conçue pour les applications industrielles. Avec une section carrée de 33 mm, ces capteurs s’adaptent facilement aux encombrements réduits.

fiche technique variohm

Montage :
La mise en place des capteurs de position Linéaire KTC est facilitée par un système de fixation par brides. L’extrémité de la tige mobile est disponible en version rotule sphérique ou filetage.

Protection :
La version standard a un indice de protection IP60. Une option en IP65 est disponible.

Matériaux :
Le corps (section carrée 33 mm)  du capteur est en aluminium anodisé et la tige en acier inox.

Alimentation :
Le courant préconisé est de 1mA max. et la tension max. est de 60V.

Spécifications techniques :

  • Course de 50 à 1250 mm.
  • Fixation et entraînement mécaniques avec auto-alignement grâce à 2 rotules sphériques ou tige filetée.
  • Linéarité jusqu’à ± 0,05%
  • Répétabilité 0,01 mm
  • Résolution infinie (fonction de votre système d’acquisition)
  • Vitesse de déplacement maximale : 10 m/sec
  • Température de travail : -30°C à +100°C
  • Connexion : connecteur DIN 43650 ISO 4400

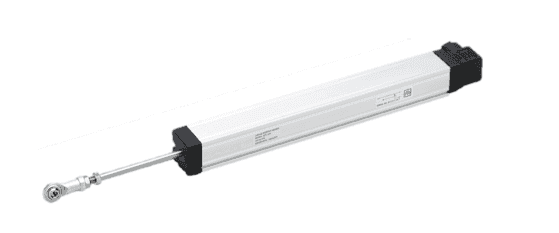

capteur de position lineaire KTC

Courses disponibles sur le capteur de position linaire KTC

KTC-50P, KTC-75P, KTC-100P, KTC-110P, KTC-130P, KTC-150P, KTC-175P, KTC-200P, KTC-225P, KTC-250P, KTC-275P, KTC-300P, KTC-350P, KTC-375P, KTC-400P, KTC-425P, KTC-450P, KTC-500P, KTC-550P, KTC-600P, KTC-650P, KTC-700P, KTC-750P, KTC-800P, KTC-900P, KTC-1000P, KTC-1250P,

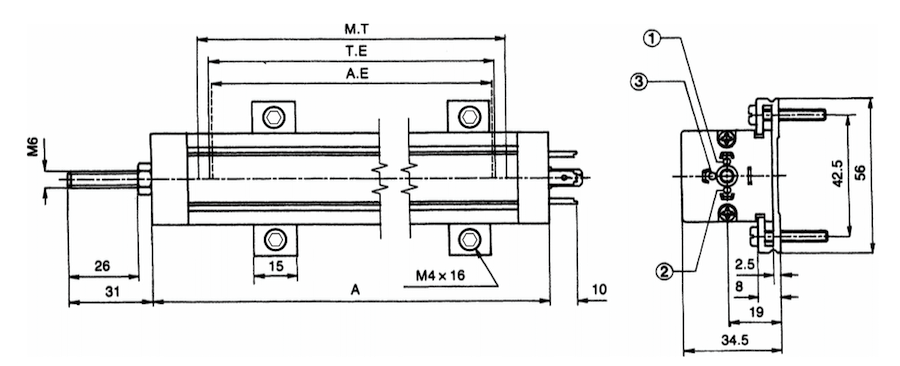

Dimensions du capteur de position linaire KTC

dimensions capteur de position lineaire KTC

Dimensions de la rotule du capteur de position linaire KTC-01

KTC-01 dimension rotule

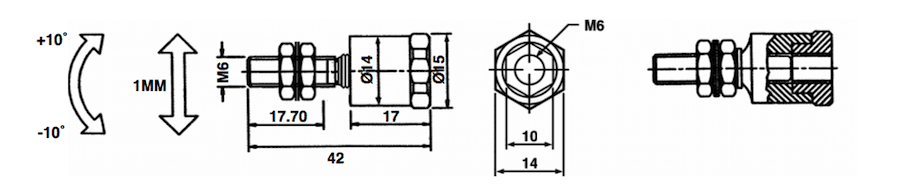

Dimensions de la tige filtée du capteur de position linaire KTC-02

KTC-01 dimension rotule

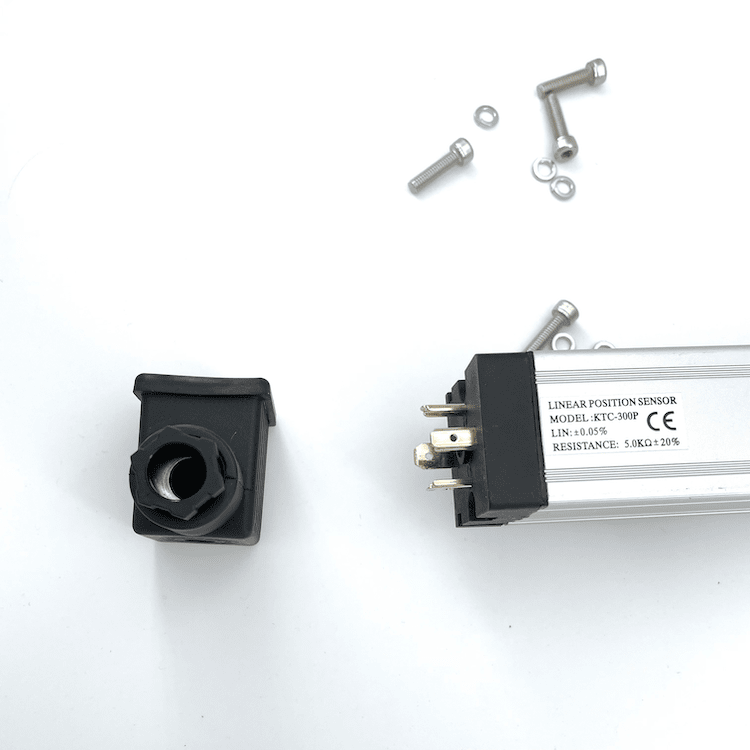

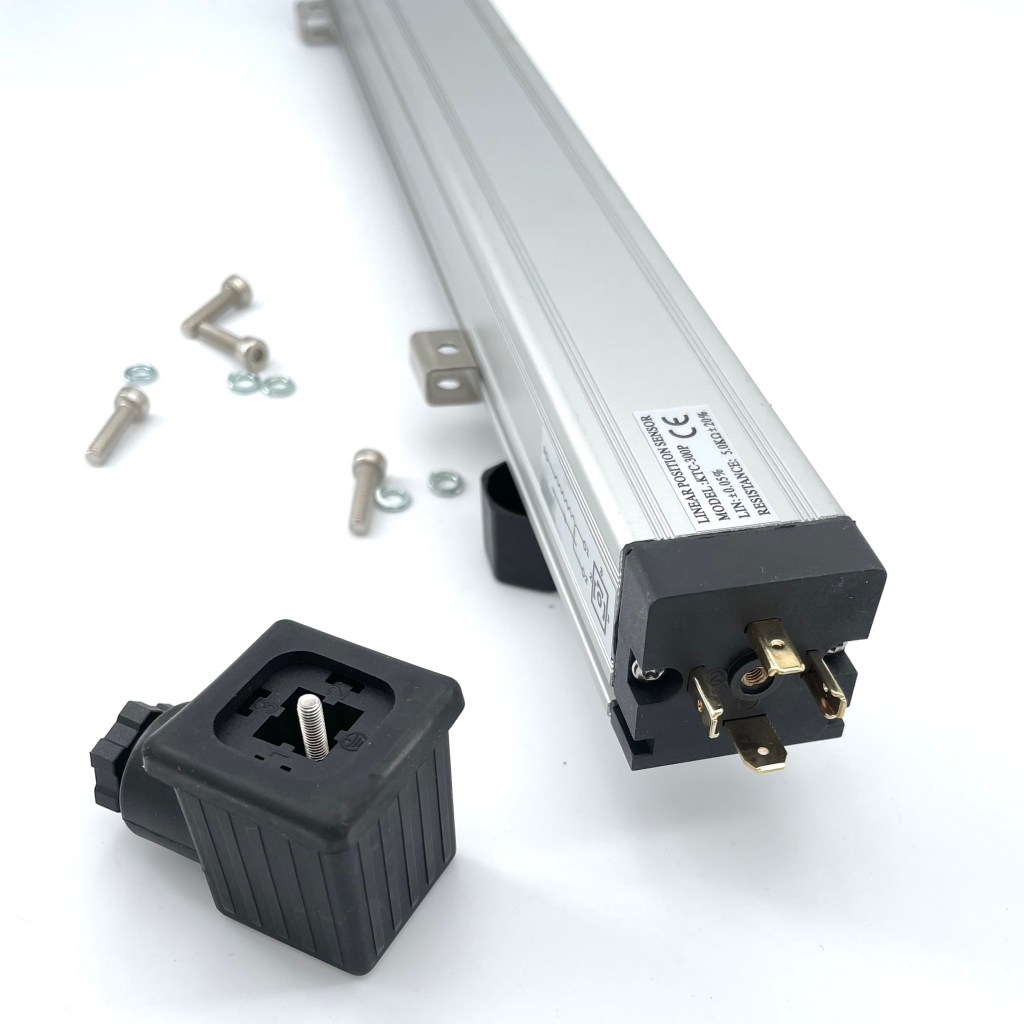

CAPTEUR KTC SORTIE CONNECTEUR DIN

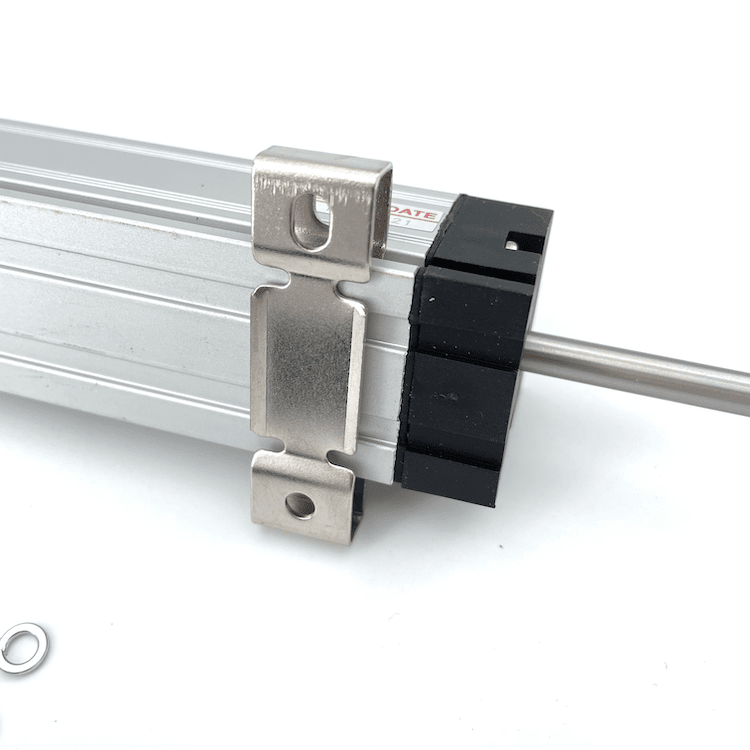

KTC BRIDES DE FIXATION
KTC IP67
