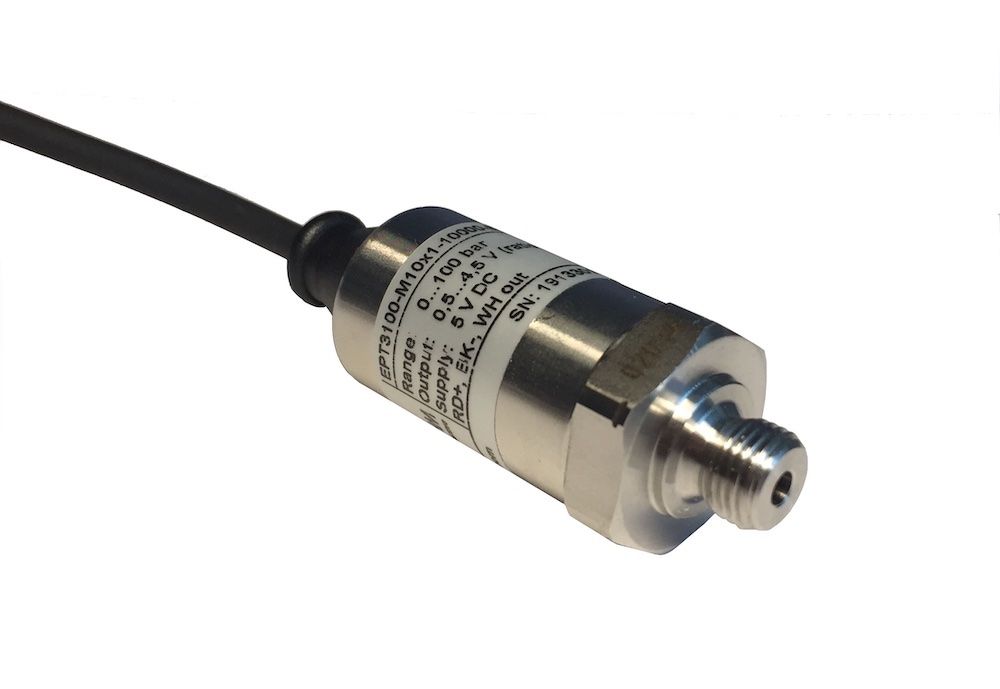

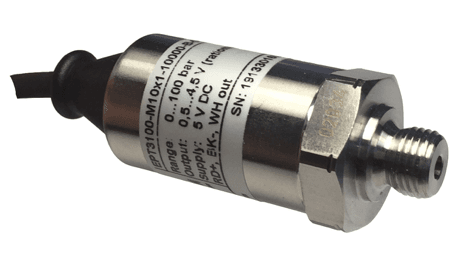

Transducteur de pression EPT3100

Le capteur de pression EPT3100 est un transducteur de pression entièrement en acier inoxydable 304 de haute qualité, destiné à être utilisé dans la mesure de gaz et de liquides compatibles avec l’acier inoxydable.

Le transducteur de pression EPT3100 convient aux applications des secteurs de l’automobile, de l’hydraulique industrielle, de la réfrigération, de la construction et de l’agriculture.

L’élément de détection de jauge de contrainte EPT3100, associé à la dernière génération des circuits ASIC, assure une excellente précision, un choix de sorties de niveau élevé et une longue stabilité, le tout protégé dans un boîtier robuste en acier inoxydable.

La construction spécifique haute résistance du EPT3100 contient de l’huile sans silicone mais aucun joint torique interne. Les mesures sont disponibles en pression manométrique et absolue, avec des plages allant jusqu’à 5 000 bars et bénéficient d’une garantie d’un an.

Cette série de capteur est disponible en mesure de pression absolue, relative ou dépression.

Caractéristiques techniques

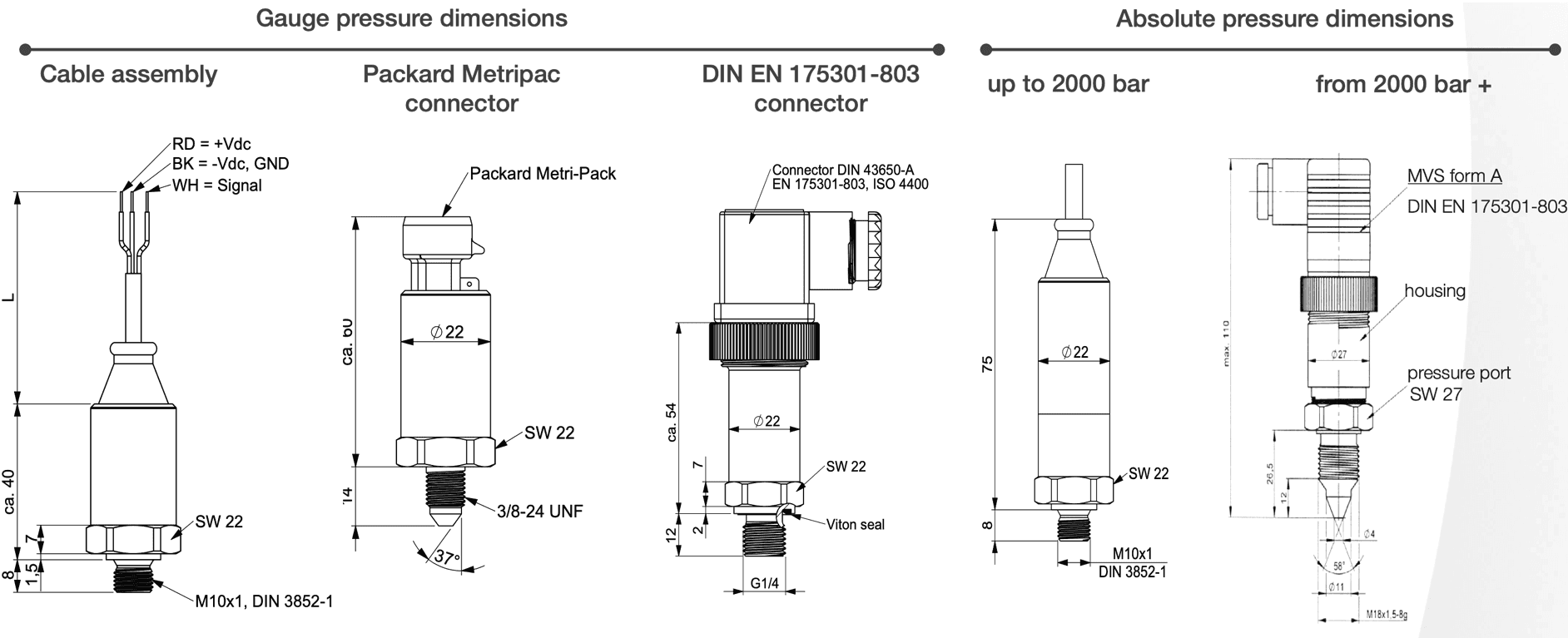

dimensions ept3100 variohm
Plage de mesurede 0.6 bar à 5000 bars
Unité de pressionPression absolue par rapport à 0 bar
Pression relative par rapport à l’ambiant
Dépression
Signal de sortie0 – 10 V ->12 – 32 VDC
0 – 5 V->8 – 32 VDC non ratiometric
1 – 5 V->8 – 32 VDC non ratiometric
4 – 20 mA->10 – 32 VDC
I2C->5 VDC
Temps de réponse1ms
Indice de protection IP66 (en option IP69K)
Non-linéarité
plage de mesure < 2000 bars
plage de mesure > 2000 bars

≤ 0.15
≤ 0.30
Répétabilité
plage de mesure < 2000 bars
plage de mesure > 2000 bars

≤ 0.10
≤ 0.30
Stabilité / an
plage de mesure < 2000 bars
plage de mesure > 2000 bars

≤ 0.10
≤ 0.20
Configuration du portG 1/4“ Male
1/4” NPT Male
1/8” NPT Male
7/16” -20 UNF Male E
9/16” -18 UNF Male F
M14x1.5 Male
1/4” SAE Female
3/8×24 UNF Male (Dash Size 3)
M10 – M10 x 1
ConnexionConnecteur Packard Metripac
Connecteur standard EN175301-803-A
Câble de 600 mm
Connecteur miniature EN175301-803-C
Connecteur M12x1
