Capteur commutateur infrarouge détection sans contact

Cet interrupteur contacteur infrarouge dispose de tous les avantages attendus par les industriels pour les distributeurs automatiques. Tout équipement qui nécessite une commutation pour activer un relais peut-être équipé de ce contacteur qui ne nécessite aucun contact pour le déclenchement.

En effet, la détection infrarouge se fait dès qu’il y a détection d’une variation de température à proximité. Le corps émettant de la chaleur, une main ou un doigt approché suffit à déclencher le système. La détection se fait entre 7,5 et 10 cm du capteur.

De plus, cet interrupteur infrarouge est faiblement énergivore et surtout hygiénique. Il est largement sollicité depuis le début de la pandémie mondiale par les intégrateurs qui préfèrent des solutions pédales au pied ou commutateur infrarouge pour éviter toute transmission de bactérie ou virus aux solutions traditionnelles de bouton poussoir tactile.

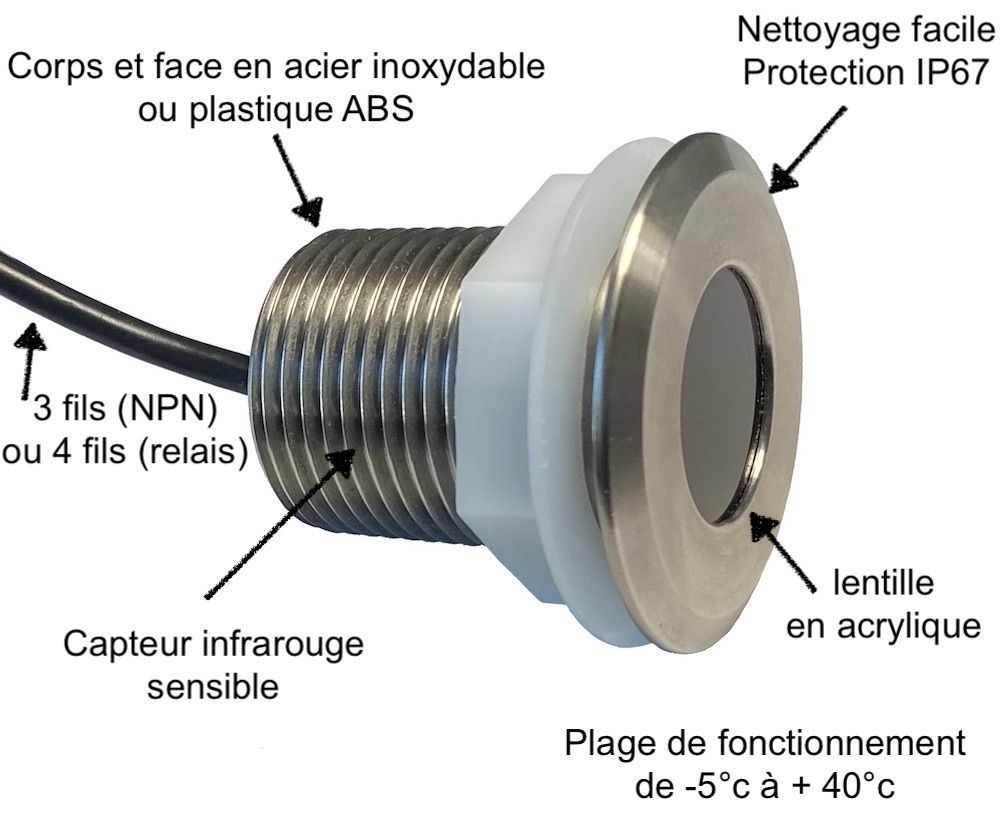

contacteur infrarouge tout en un 6461 HERGA

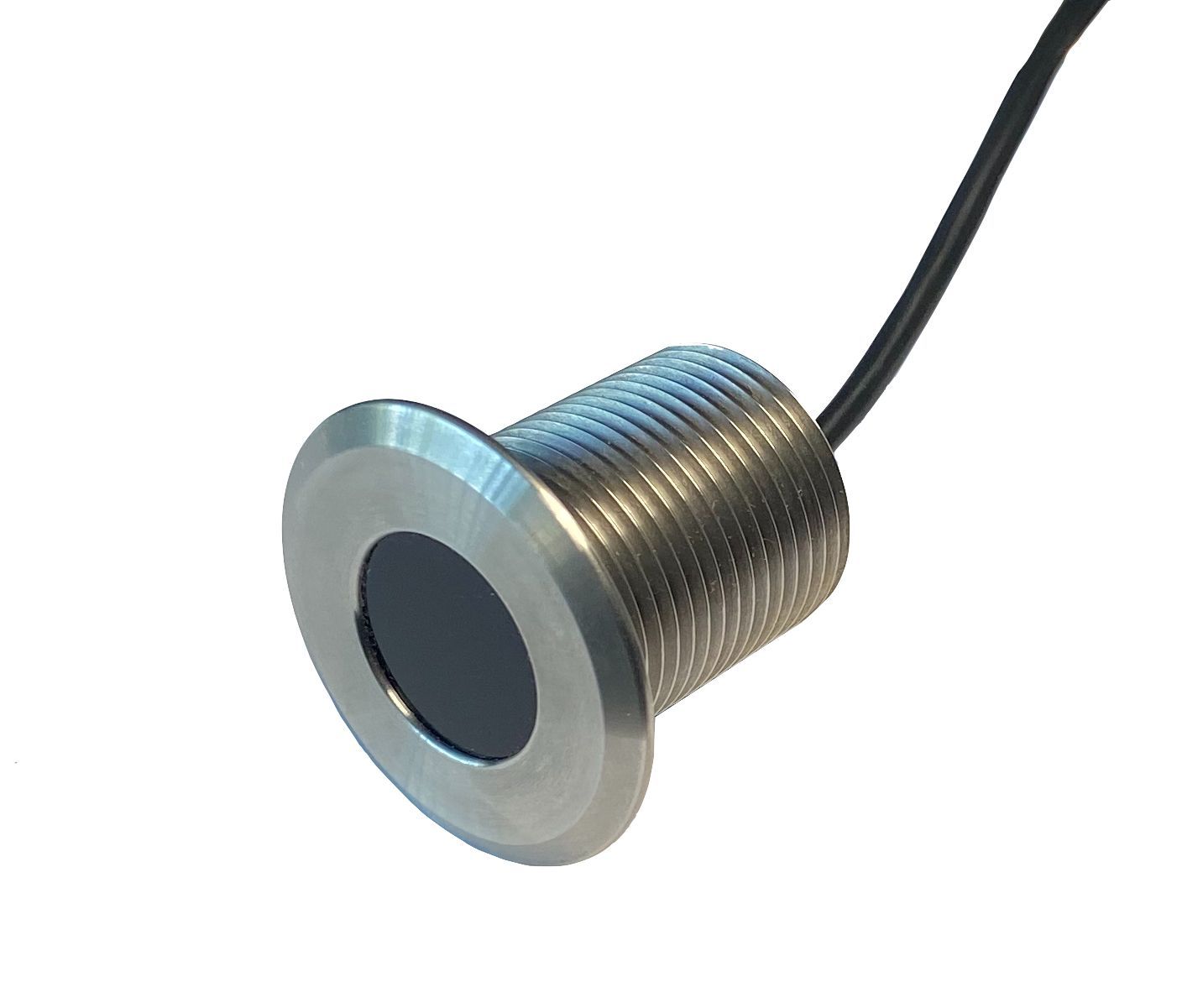

Électronique intégrée à l’interrupteur

L’avantage de cet interrupteur est aussi que l’électronique est intégrée au bouton. Vous n’avez qu’a brancher la commande interrupteur IR à votre système, et il est immédiatement fonctionnel.

Cet interrupteur infrarouge est disponible avec plusieurs options :

type d’action

  • à accrochage
  • momentanée
  • avec temporisation

relais ou NPM

  • fermeture du circuit
  • activation du circuit

visuel

  • Acier inoxydable
  • ABS (chromé)
Type de contactVersion inox utilisation intensiveVersion plastique chromée utilisation standard
RELAY CONTACTS Action accrochage
6461-4102-1200
Action accrochage
6461-4422-1200
RELAY CONTACTS Action momentanée
6461-4402-0200
Action momentanée
6461-4102-0000
RELAY CONTACTS 15 Second Timer
6461-4402-2A01
N/A
NPN TRANSISTOR
OPEN COLLECTOR OUTPUT
Action accrochage
6461-4501-1200
Action accrochage
6461-4101-1200
NPN TRANSISTOR
OPEN COLLECTOR OUTPUT
Action momentanée
6461-4501-0000
Action momentanée
 6461-4101-0000

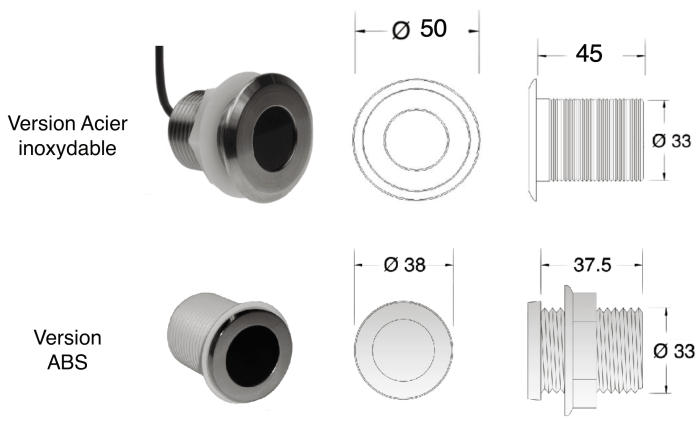

Interrupteur a detection de mouvement tout en un

Il détecte une présence à une distance de 70mm à 100 mm en standard. Mais pour des applications spécifiques la plage de détection peut aller jusqu’à 500 mm afin de détecter un corps plutôt qu’une main ou un doigt (ouverture et fermeture de porte par exemple).

D’autres option peuvent être aménagées, telles que la temporisation : de 15 seconde en option standard, elle peut être implémentée différemment en usine suivant votre application.

L’interrupteur sans contact est alimenté en 12 à 24 VDC et fournit une sortie à collecteur ouvert pour permettre la commutation de l’équipement commandé. Cette sortie est capable de commuter un relais ou un solénoïde approprié ou peut être connectée directement à l’équipement commandé.

  • Température d’utilisation : -5°c à + 40°c
  • Consommation : < 3mA
  • Courant / tension : 3A, 30V AC/DC
