Capteur de déplacement linéaire PZ34

Le PZ34 est un  capteur de position linéaire idéal pour vos machines disposant d’un encombrement réduit.

pz34a-pz34f-pz34s-variohm

Ce mini capteur de position est conçu pour la mesure absolue directe et est disponible en longueur de course de 10 mm  jusqu’à 250 mm.
La conception miniature convient au montage dans vos instruments ou vos machines disposant d’un un espace limité.
Une technique améliorée de marquage de la connexion à une piste de résistance (technique de double compensation) assure des niveaux de fiabilité et de linéarité supérieurs, tandis que les
multiples « balayeurs »  stabilisent les signaux de sortie. Et ceci,  même dans les conditions de travail les plus difficiles..

fiche technique Variohm pour les PZ34

Montage :

  • par rotules sphériques = PZ34-A
  • par flasque =PZ34-F
  • par tige filtée et/ou supports  = PZ34-S

Protection : la version standard a un indice de protection IP60 mais une option en IP65 est possible pour les 3 références.

Matériaux : le corps cylindrique du capteur est en aluminium anodisé et la tige en acier inoxidable

Alimentation : le courant préconisé est de 1mA (10mA max.) et la tension max. est de 20V à 60V suivant les modèles.

Consommation : de 3W à 10 W.

Autres spécifications techniques :

  • Course de 10 à 250 mm.
  • Fixation et entraînement mécaniques avec auto-alignement grâce à 2 rotules sphériques, flasque de montage ou tige filetée
  • Linéarité jusqu’à ± 0,05%
  • Répétabilité jusqu’à ± 0,01 mm
  • Résolution infinie (en fonction de votre système d’acquisition)
  • Vitesse de déplacement maximale : 5 m/s max
  • Température de fonctionnement : -30°C à +100°C
  • Connexion : Sortie câble (1m)

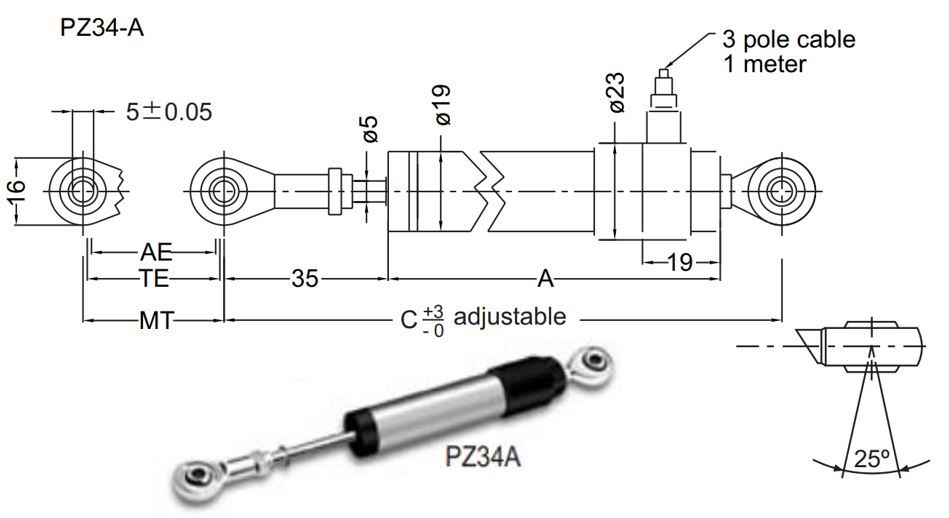

DIMENSIONS et Course du capteur de position linaire PZ34-A

pz34a-capteur-lineaire-variohm

Fixation par rotules, P = IP65

PZ34-A-10PZ34-A-125PZ34-A-10-PPZ34-A-125-P
PZ34-A-25PZ34-A-150PZ34-A-25-PPZ34-A-150-P
PZ34-A-50PZ34-A-200PZ34-A-50-PPZ34-A-200-P
PZ34-A-75PZ34-A-250PZ34-A-75-PPZ34-A-250-P
PZ34-A-100PZ34-A-100-P

Course et dimension du capteur de position linaire PZ34-F

pz34f-capteur-de-deplacement-lineaire

Fixation grâce à une flasque, P  =IP65

PZ34-F-10PZ34-F-125PZ34-F-10-PPZ34-F-125-P
PZ34-F-25PZ34-F-150PZ34-F-25-PPZ34-F-150-P
PZ34-F-50PZ34-F-200PZ34-F-50-PPZ34-F-200-P
PZ34-F-75PZ34-F-250PZ34-F-75-PPZ34-F-250-P
PZ34-F-100PZ34-F-100-P

DIMENSIONS et Course du capteur de position linaire PZ34-S

Montage par une tige filtée, cette version peut être monté avec deux supports réglables .
P = IP65

pz34s capteur de position lineaire variohm
PZ34-S-10PZ34-S-125PZ34-S-10-PPZ34-S-125-P
PZ34-S-25PZ34-S-150PZ34-S-25-PPZ34-S-150-P
PZ34-S-50PZ34-S-200PZ34-S-50-PPZ34-S-200-P
PZ34-S-75PZ34-S-250PZ34-S-75-PPZ34-S-250-P
PZ34-S-100PZ34-S-100-P
