EPT9200 : transducteur de pression jusqu’à 900 bars

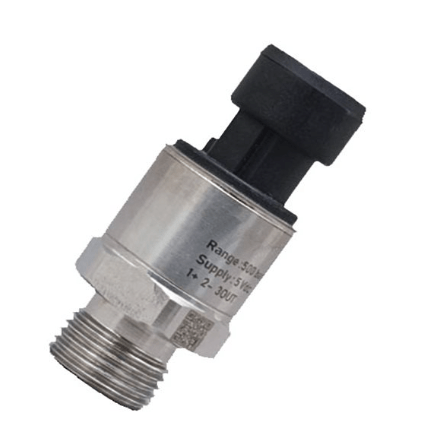

Le capteur de pression EPT9200 est un transmetteur piézorésistif extrêmement compact, sans réservoir d’huile, utilisant la technologie innovante P2P à deux puces. Conçu pour fonctionner dans des conditions environnementales difficiles, ce capteur est robuste, stable, et résistant aux vibrations et aux chocs. Il est particulièrement adapté pour les secteurs off-road, le transport, les énergies renouvelables, les véhicules spéciaux et la construction de machines.
Ce capteur est constitué d’un corps en acier inoxydable monolithique sans soudure, ce qui lui confère une grande résistance à l’usure, même dans des environnements sévères. Grâce à la technologie P2P, les influences externes indésirables, comme les couples de serrage, sont efficacement compensées, garantissant des mesures précises et stables.
Le capteur de pression EPT9200 est un transducteur utilisant la technologie piézorésistive.
Des adaptations spécifiques sont possibles avec des minimum de quantité. La robustesse, la stabilité, les vibrations et la résistance aux chocs du capteur EPT 9200 sont obtenues par la nouvelle technologie P2P. Cette technologie appartient aux technologies des jauges de contrainte. La différence innovante par rapport à la concurrence est l’utilisation de deux ponts complets, qui sont interconnectés de telle sorte que les influences de force externe indésirables sur le signal du capteur (par exemple, les couples pendant l’installation) sont largement compensées. Un corps en acier monolithique sans aucune soudure et sans cavités remplies d’huile est utilisé à cette fin.
Caractéristiques principales
Technologie P2P à deux puces : Compense les forces externes indésirables, augmentant la précision du capteur.
- Diagnostic intégré (optionnel) : suivi de l’état du capteur via le signal de sortie.
- Design compact et résistant : adapté aux environnements difficiles et critiques.
- Large compatibilité de fluides : convient pour les gaz, produits chimiques, systèmes hydrauliques et environnement sous vide.
- Stabilité à long terme : garantit une précision élevée avec peu de dérive au fil du temps.
- Personnalisable : adaptations spécifiques à votre besoin (en cas de volume).
Applications
- Environnements industriels sévères (hors hydrogène)
- Véhicules spéciaux et hors-route
- Énergies renouvelables
- Ingénierie mécanique et de transport
- Systèmes hydrauliques et pneumatiques
- Surveillance des gaz et des produits chimiques
Conformité et certifications
- Conformité CE : Directive EMC 2014/30/EU (DIN EN 61326-1, DIN EN 61326-2-3)
- Directive RoHS : 2011/65/EU
- Classe de protection IP : IP65/IP67 selon les options de connexion électrique
Fiche technique

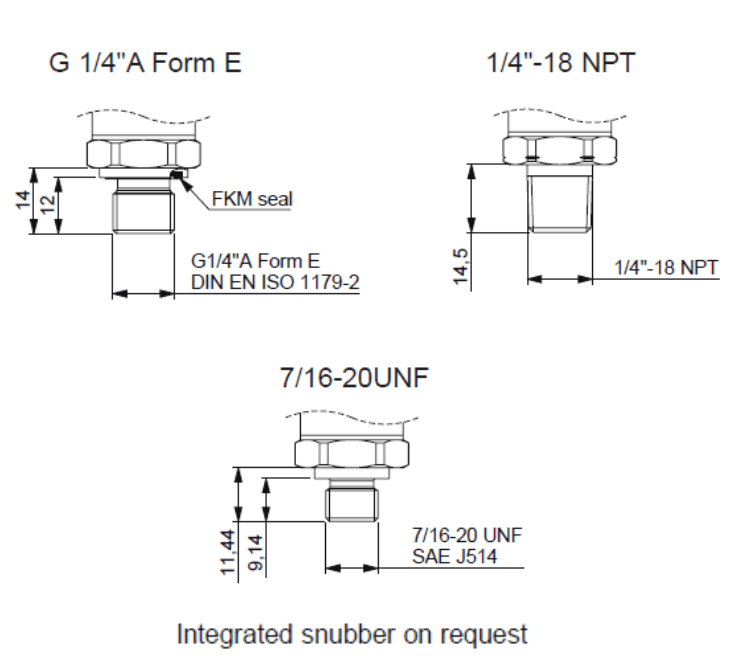

- Port :
- G 1/4“ Male
- 1/4” NPT Male
- 7/16” -20 UNF Male
- Alimentation : 5 Vdc, 8-32Vdc ou 10-32Vdc
- Signal de sortie :
- 4..20 mA
- 0.5 – 4.5 V
- 0.5..4.5 V – (5V Ratiométrique)
- Plage de mesure : 10 bars à 900 bars
- Type de pression : relative, vide
- Interface électrique :
- Packard Metripack
- AMP Superseal 3 pins
- Deutsch DT04-3P
- Deutsch DT04-4P
- M12x1 Round connector

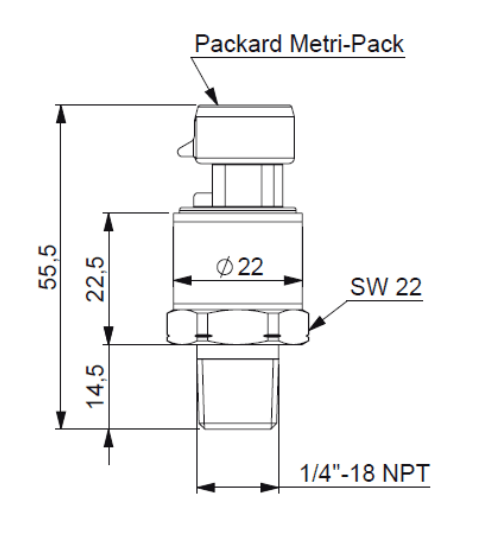

Dimension du capteur de pression EPT9200 :
Matériaux et connexions
- Parties en contact avec le fluide : Acier inoxydable 1.4404/316L
- Corps du capteur : Acier inoxydable 1.4301/AISI 304
- Classe de protection : IP65/IP67 (selon la connexion électrique)
- Poids : ~50 g
- Couple de serrage : Typiquement 25 Nm, max. 50 Nm
