Capteur de pression EPT92H2 pour hydrogene : EC406 EC79 P2P

transducteur de pression jusqu’à 1000 bars POUR APPLICATION HYDROGENE

Le capteur de pression EPT92H2 est conçu pour répondre aux exigences les plus strictes en matière de robustesse, de stabilité et de résistance aux chocs et aux vibrations. Sa conception innovante repose sur la technologie P2P à deux puces, qui permet de compenser les influences externes indésirables, telles que les couples de serrage lors de l’installation. Ce capteur, sans réservoir d’huile et sans joint interne, est construit en acier inoxydable monolithique, sans soudure ni cavité remplie d’huile, offrant une résistance exceptionnelle aux environnements difficiles.

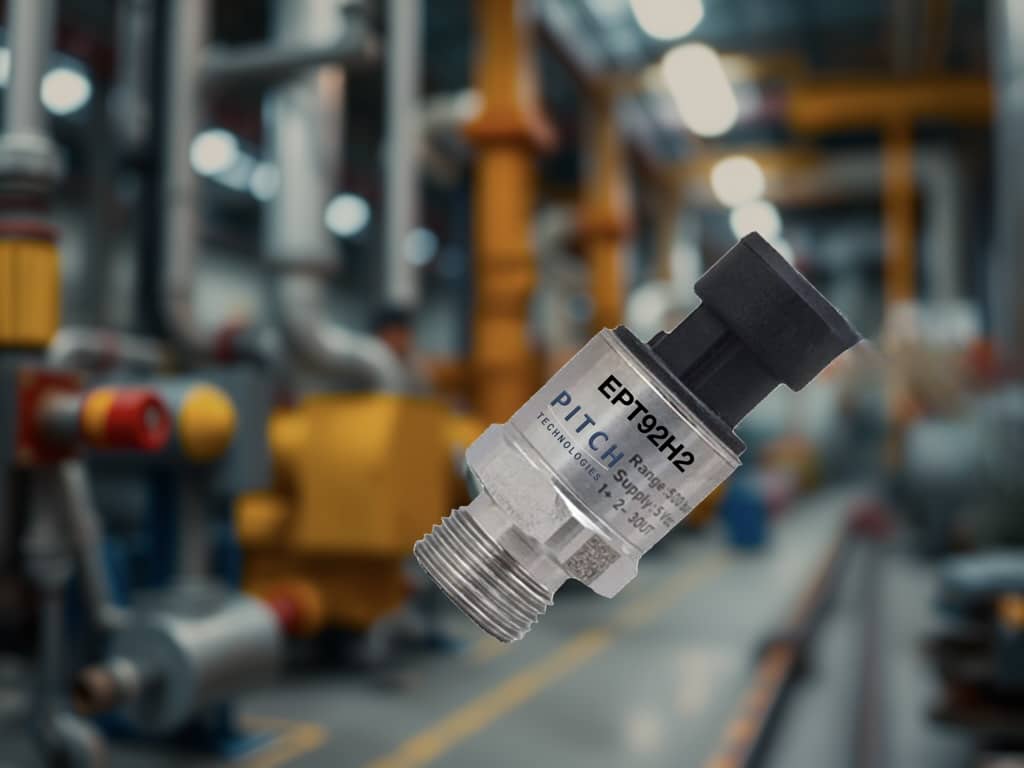

Capteur de pression EPT92H2 pour des pressions jusqu'à 1000 bars

Le EPT92H2 est idéal pour des applications variées, notamment :

Les environnements sévères
Le vide, les gaz, les produits chimiques, les systèmes hydrauliques et l’hydrogène
Les énergies renouvelables, les véhicules spéciaux et la construction de machines:

Le capteur de pression EPT92H2 est un capteur utilisant la technologie piezorésistive.

Caractéristiques principales

Technologie innovante P2P : Capteurs piézorésistifs basés sur deux ponts complets pour minimiser les interférences externes.
Compatibilité avec l’hydrogène : Certifié EC79 et EC406 pour une utilisation en toute sécurité avec l’hydrogène.
Haute résistance aux vibrations et aux chocs : Conçu pour des conditions exigeantes telles que celles rencontrées dans les secteurs off-road et industriels.
Longue durée de vie et précision élevée : Plus de 10 millions de cycles de fonctionnement avec une stabilité à long terme.

Le transmetteur de pression piézorésistif et très compact (sans réservoir d’huile) est basé sur un nouveau type de technologie à deux puces (P2P), qui permet d’atteindre les exigences les plus élevées en matière de robustesse et de performance telles que la stabilité, la résistance aux vibrations/aux chocs. La série OEM a été spécialement conçue pour être utilisée dans des conditions environnementales difficiles, telles que celles qui prévalent dans le secteur tout-terrain. Les autres domaines d’application sont le transport, les énergies renouvelables, les véhicules à usage spécial et l’ingénierie mécanique.

Des adaptations spécifiques sont possibles avec des minimums de quantité. La robustesse, la stabilité, les vibrations et la résistance aux chocs du capteur EPT 9200 sont obtenues par la nouvelle technologie P2P. Cette technologie appartient aux technologies des jauges de contrainte. La différence innovante par rapport à la concurrence est l’utilisation de deux ponts complets, qui sont interconnectés de telle sorte que les influences de force externe indésirables sur le signal du capteur (par exemple, les couples pendant l’installation) sont largement compensées. Un corps en acier monolithique sans aucune soudure et sans cavités remplies d’huile est utilisé à cette fin.

Performances techniques

Capteur de pression EPT92H2 Télécharger

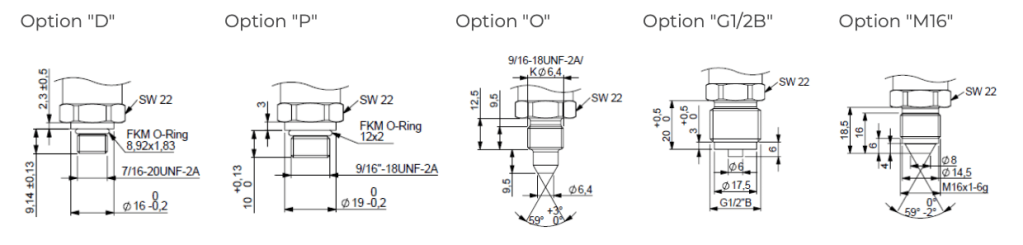

Port :
- G 1/4“ Male
- 1/4” NPT Male
- 7/16” -20 UNF Male
Alimentation : 5 Vdc, 8-32Vdc ou 10-32Vdc
Signal de sortie :
- 4..20 mA
- 0.5 – 4.5 V
- 0.5..4.5 V – (5V Ratiométrique)
Plage de mesure : 10 bars à 1000 bars
Type de pression : relative, vide
Interface électrique :
- 9/16” UNF Male avec adaptateur conique
- 9/16” UNF Male avec FKM
- 7/16” UNF Male avec FKM
- G1/2”
- M16 x 1 avec adaptateur conique

Le capteur EPT92H2 est garanti 1 an. Vous êtes cependant responsable de la compatibilité avec les fluides, de l’installation correcte et de l’adéquation fonctionnelle du transmetteur.
