Détecteur de position linéaire KTC

Cette série de  capteurs de déplacement linéaire est économique tout en offrant des performances de haute qualité dans un encombrement compact.

Elle est conçue pour une mesure directe du déplacement avec des plages de 50 à 1250 mm. Ces capteurs ont une résolution qui dépend du système d’acquisition avec un répétabilité de +/-0.01% et une linéarité de 0.05% max.

Les capteurs de position linéaire KTC peuvent être installés directement sur le système éliminant ainsi les mécanismes intermédiaires pouvant fausser la mesure.

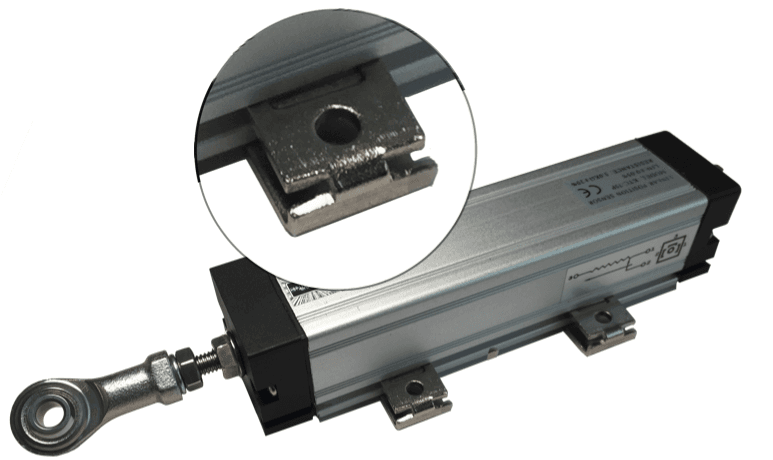

fixation capteur de position lineaire
Fixation du capteur de position linéaire KTC

L’axe en acier inoxydable est maintenu par des paliers adaptés à ses différentes longueurs apportant ainsi une solution robuste, des déplacements sans à-coups et une longue durée de vie.

L’extrémité de l’axe peut être équipé de rotules réduisant les problèmes de non alignements.

La technologie utilisée assure un contact constant avec la piste résistive lors du déplacement de l’axe. Cela permet l’intégration de ces capteurs de déplacement linéaires même quand les conditions son difficiles (vibrations, chocs, …).

Cette série propose 3 types d’accouplement, s’adaptant ainsi à de nombreuses configurations :

  • Tige filetée fixe
  • Rotules ajustables
  • Tige filetée ajustable (+/-10°)

L’acquisition du signal de sortie se fait via un connecteur DIN43650.

capteur de position lineaire variohm pitch technologies
capteurs Variohm eurosensor
